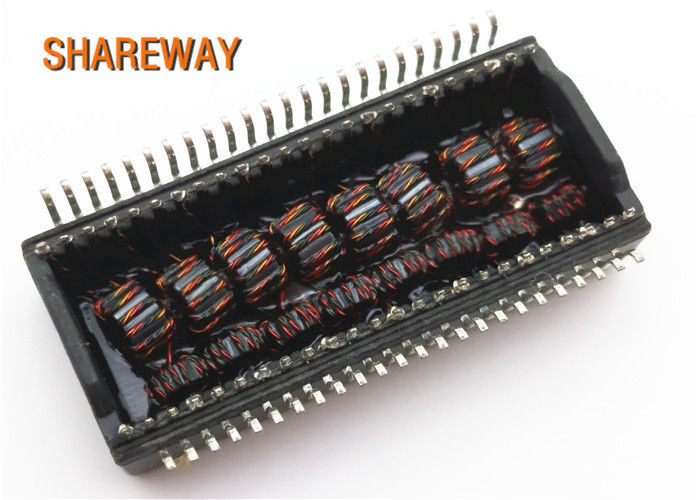

Thru - Hole Ethernet Lan Transformer Common Mode Chokes For EMI Suppression

Product Details

Place of Origin: Guangdong,shenzhen

Brand Name: Shareway

Certification: RoHS,CE,UL

Model Number: MOX-LAN-TRFRC

Payment & Shipping Terms

Minimum Order Quantity: 100/200/500

Price: Supportive

Packaging Details: Tube

Delivery Time: Stock Or 3 weeks

Payment Terms: TT,Paypal,West Union

Supply Ability: 1kk-pcs/month

Get Best Price
Highlight:

small electric transformer

,

smd power transformer

Product Name:
Lan Transformer MOX-LAN-TRFRC Surface Mount / Thru-hole And DIP Packages Available
Mount Type:
Surface Mount / Thru-hole And DIP Packages
Type:
Lan Transformer / Common Mode Chokes
Application:
EMI Suppression
Material:
Base / Core
Color:
Black
Product Name:
Lan Transformer MOX-LAN-TRFRC Surface Mount / Thru-hole And DIP Packages Available
Mount Type:
Surface Mount / Thru-hole And DIP Packages
Type:
Lan Transformer / Common Mode Chokes
Application:
EMI Suppression
Material:
Base / Core
Color:
Black
Thru - Hole Ethernet Lan Transformer Common Mode Chokes For EMI Suppression

Lan Transformer MOX-LAN-TRFRC Surface mount / Thru-hole and DIP packages available


Description:

  1. 10 BASE-T ISLOATION TRANSFORMERS are designed for adaptor cards, hubs, maus and motherboard applications.
  2. Low cost.
  3. Available with common mode chokes for EMI suppression.
  4. Meets IEEE 802.3 10Base-T specifications.
  5. RoHS compliant.
  6. Surface mount, Thru-hole and DIP packages available.



Part Number Turns Ratio
(±5%)
Transmit
Turns Ratio
(±5%)
Receive
Primary
Pins
Common
Mode
Choke
Sine Wave
Inductance
OCL
(μH Min.)
Interwinding
Capacitance
Cww
(pF Max.)
Leakage
Inductance
LL
(μH Max.)
DCR
(Ω Max.)
Hipot
(Vrms)
MOX-LAN-TRFRC-128 1 CT:1.414CT 1CT:1CT 6-8/1-3   200 15 0.5 0.4 2000
MOX-LAN-TRFRC-356 1 CT:1.414CT 1CT:1CT 6-8/1-3 X 200 12 0.5 0.6 2000
MOX-LAN-TRFRC-467 1 CT:2CT 1CT:1CT 6-8/1-3 X 140 12 0.2 0.6 2000
MOX-LAN-TRFRC-2023 1 CT: 2.5CT 1CT:1CT 6-8/1-3 X 200 15 0.5 0.4 2000
MOX-LAN-TRFRC-4001 1 CT:2CT 1CT:1CT 6-8/1-3 X 112 8 0.3 0.8 2000
MOX-LAN-TRFRC-2024¹ 1 CT: 2.5CT 1CT:1CT 6-8/1-3 X 350 30 0.8 0.6 2000
MOX-LAN-TRFRC-85454 1:1.414 1:1 3-4/1-2   140 12 0.2 0.4 2000
MOX-LAN-TRFRC-85726 1CT:1CT 1CT:1CT 1-3/6-8   200 10 0.2 0.3 2000
MOX-LAN-TRFRC-85745 1CT: 1.414CT 1CT:1CT 6-8/1-3   140 12 0.2 0.3 1500
MOX-LAN-TRFRC-88023 1CT:2CT 1CT:1CT 1-3/6-8 X 200 12 0.3 1.0 1500
MOX-LAN-TRFRC-88041 1CT:2CT 1CT:1CT 6-8/1-3   112 8 0.3 0.5 1500
MOX-LAN-TRFRC-88048 1CT: 1.414CT 1CT:1CT 6-8/1-3 X 110 15 0.4 1.0 1500
MOX-LAN-TRFRC-88052 2CT:1CT 1CT:1CT 1-3/6-8 X 140 12 0.3 1.0 1500
MOX-LAN-TRFRC-88810 1:1 (4X) 1-2/3-4   140 12 0.2 0.4 2000
MOX-LAN-TRFRC-88820 1:1.414 (4X) 1-2/3-4
5-6/7-8
  140 12 0.2 0.4 2000





Lan Transformer MOX-LAN-TRFRC Surface mount / Thru-hole and DIP packages available


Dimensions:

Thru - Hole Ethernet Lan Transformer Common Mode Chokes For EMI Suppression 0

Thru - Hole Ethernet Lan Transformer Common Mode Chokes For EMI Suppression 1
